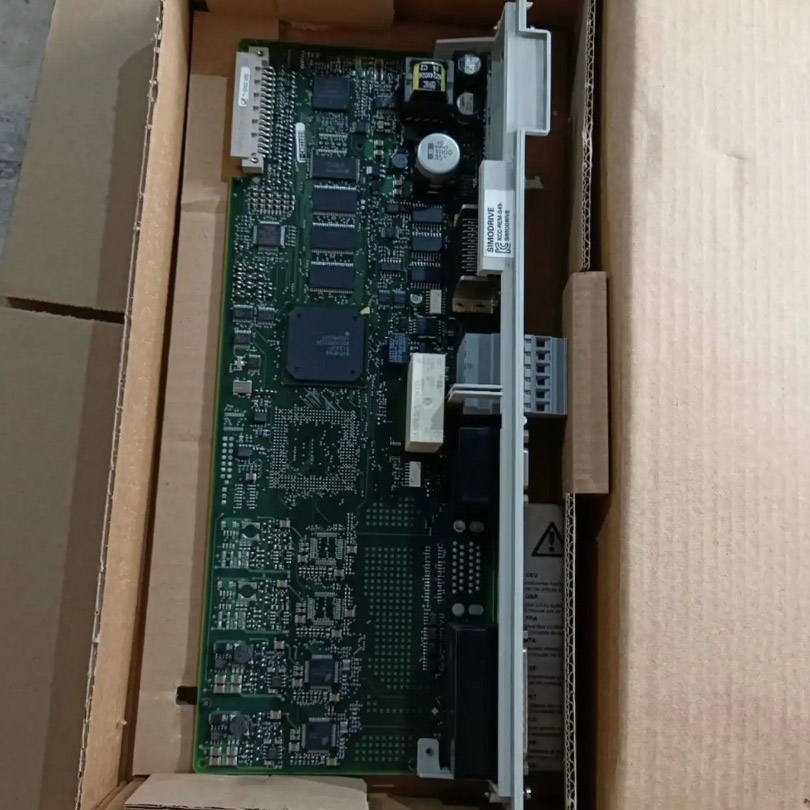

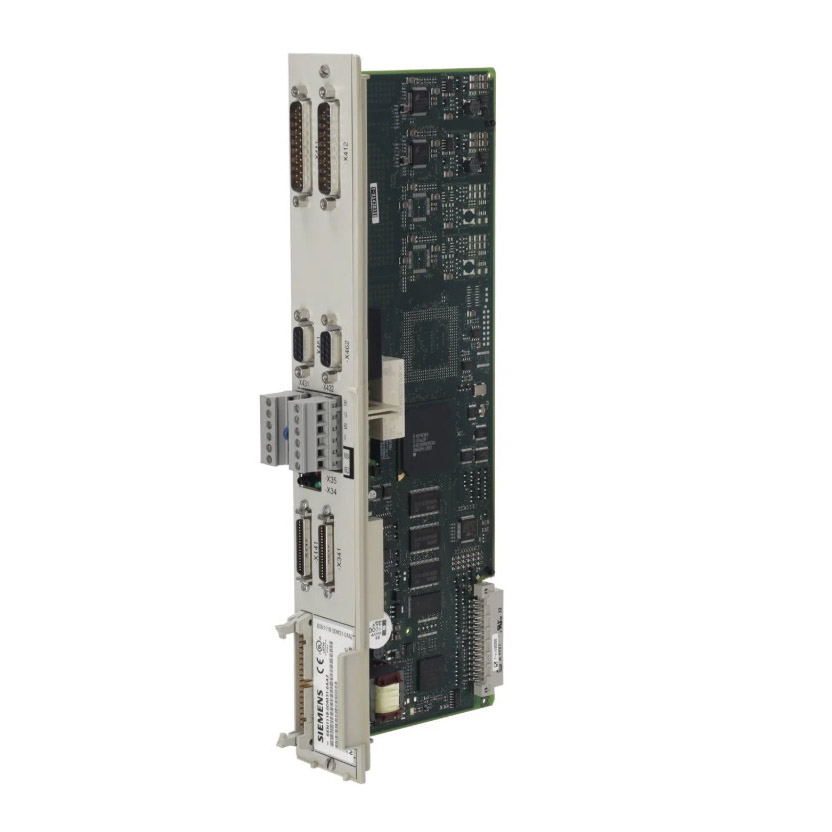

Siemensa 6SN1118-0DM31-0AA2

W Chinach firma Rayon Automation oferuje wysokiej jakości komponenty Siemens 6SN1118-0DM31-0AA2, które są używane głównie do uzyskiwania precyzyjnego sterowania położeniem, prędkością i momentem obrotowym serwomotorów. Stanowią podstawowe elementy wielu wysokiej klasy maszyn CNC i urządzeń automatyki.
Montuje się go na ramie SIMODRIVE 611 w wersji wysuwanej. Integruje to pełne funkcje sterujące 2 osiami, obsługuje sygnały enkodera SIN/COS 1 Vpp i oferuje wyższą rozdzielczość i silniejsze właściwości przeciwzakłóceniowe w porównaniu z tradycyjnymi enkoderami o fali prostokątnej. Może przeprowadzać szybką wymianę danych z numerycznym systemem sterowania NCU lub PLC, odbierać instrukcje i informacje zwrotne o stanie, tworząc w pełni cyfrowy system napędowy.

Od wyboru komponentów, projektu PCB, montażu i spawania, po końcowe testy funkcjonalne i kontrolę starzenia, cały proces produkcyjny Siemens 6SN1118-0DM31-0AA2 jest ściśle kontrolowany przez ujednolicone wysokie standardy firmy Siemens. Spełnia wymagania UE dotyczące bezpieczeństwa, zdrowia, ochrony środowiska i ochrony konsumentów oraz uzyskał standardy bezpieczeństwa UL na rynek USA i Kanady. Wchodząc na rynek chiński posiada obowiązkową certyfikację produktu (CCC), potwierdzającą, że w pełni spełnia krajowe normy Chin w zakresie bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej.

1. Jakie typy interfejsów sygnałowych enkodera są obsługiwane?
Interfejs sygnału analogowego o wysokiej rozdzielczości może zapewnić wyższą dokładność podziału niż tradycyjny przebieg prostokątny i jest używany do obsługi sygnału enkodera inkrementalnego SIN/COS 1 Vpp.
2. Czy obsługiwane jest podłączanie podczas pracy? Na co należy zwrócić uwagę przy wymianie?
Nie zaleca się wykonywania podłączania podczas pracy, gdy system jest włączony. Konstrukcja jest modułowa, ale przed wymianą karty wału należy wyłączyć główne zasilanie układu i odczekać co najmniej kilka minut, aby upewnić się, że kondensatory całkowicie się rozładowały.
3. Jakie są specjalne wymagania w zakresie kompatybilności oprogramowania i systemu?
Od 6 kwietnia 2009 norma Siemens 6SN1118-0DM31-0AA2 wymaga, aby strona NCU systemu sterowania numerycznego (NCU) posiadała odpowiednią wersję obsługi oprogramowania NC. Podczas wymiany lub pierwszego debugowania należy sprawdzić, czy data wersji oprogramowania układu sterowania numerycznego jest późniejsza; w przeciwnym razie mogą wystąpić błędy kompatybilności, takie jak nierozpoznanie modułu lub alarmy komunikacyjne.

Siemens 6SN1118-0DM31-0AA2 obejmuje cztery główne funkcje: odbiór instrukcji, przetwarzanie sygnału, regulację w pętli zamkniętej oraz diagnostykę i ochronę. Otrzymuje instrukcje dotyczące pozycji, prędkości lub momentu obrotowego z układu sterowania numerycznego, przetwarza sygnały zwrotne o wysokiej rozdzielczości SIN/COS 1 Vpp z enkodera silnika, oblicza wymagany prąd silnika w czasie rzeczywistym za pomocą złożonych algorytmów i steruje mocą napędzającą silnik. Posiada również funkcje monitorujące i diagnostyczne, zdolne do wykrywania nietypowych sytuacji, takich jak przeciążenie silnika, przerwanie sprzężenia zwrotnego i awarie komunikacji oraz raportowania ich do systemu sterowania numerycznego.
