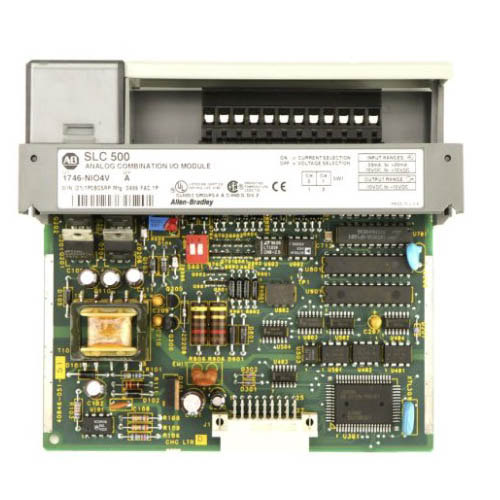

Allena Bradleya 1746-NIO4V

Rayon Automation Technology Co., Ltd. Kup Allen Bradley 1746-NIO4V w niskiej cenie i wysokiej jakości, wraz z klasycznym modułowym modułem we/wy serii SLC 500. Ta kombinacja oferuje zalety braku programowania słów konfiguracyjnych i zintegrowane wejście/wyjście, dzięki czemu doskonale nadaje się do renowacji lub integracji małych urządzeń, które wymagają jedynie przetwarzania dwóch sygnałów napięciowych.

Wyślij zapytanie

Ocena: 5.0

(Liczba ocen: 1)

Opis produktu

Rayon Automation Technology Co., Ltd. Jako dostawca, produkt Allen Bradley 1746-NIO4V oferuje stosunkowo słabą obciążalność i brak izolacji elektrycznej pomiędzy kanałami. Podczas okablowania należy koniecznie unikać jednoczesnego stosowania przewodów wysokiego napięcia i przewodów sygnałowych. Jeśli czegoś szukasz, skontaktuj się z nami jak najszybciej.

Parametry

Specyfikacja	Bliższe dane
Model	Allena Bradleya 1746-NIO4V
Rezolucja	12-bitowy (licząc od 0 do 4095)
Dokładność (przy 25°C)	±0,5% pełnej skali (maksymalnie ±1% w zakresie 0-60°C)
Impedancja wejściowa	> 1 MΩ
Czas reakcji na krok	Około 60 ms (w tym czas filtrowania)
Maksymalne napięcie przeciążenia	±15V DC (bez uszkodzeń)
Pobór prądu płyty montażowej	50 mA przy 5 V prądu stałego
Temperatura pracy	0°C ~ 60°C (32°F ~ 140°F)
Temperatura przechowywania	-40°C ~ 85°C
Wilgotność względna	5% ~ 95% (bez kondensacji)
Tętnienie wyjściowe	< 10 mV międzyszczytowe

Scenariusze zastosowania:

1. Odczytaj dwa sygnały zwrotne otwarcia zaworu 0-10 V (wejście) i wyprowadź dwa sygnały 0-10 V/±10 V w celu sterowania siłownikiem zaworu (wyjście).
2. Allen Bradley 1746-NIO4V wysyła sygnały 0-10 V do przetwornicy częstotliwości w celu regulacji prędkości silnika. Odczyt aktualnego sprzężenia zwrotnego prędkości silnika lub napięcia obciążenia odbywa się poprzez wejście napięciowe.
3. W połączeniu z wyjściowymi przetwornikami ciśnienia 0-5V/0-10V lub przetwornikami temperatury, wykonaj regulację PID w pętli zamkniętej.
4. Służy do generowania regulowanych napięciowych sygnałów wzbudzenia (wyjście) i zbierania odpowiedzi napięciowej czujnika (wejście) w sprzęcie laboratoryjnym.

Zalety i funkcje

Allen Bradley 1746-NIO4V wykorzystuje wysoce zintegrowaną konstrukcję Combo, wykorzystującą jedno gniazdo, zapewniając kanały o czystym napięciu z 2 wejściami i 2 wyjściami. Obsługuje bezpośredni dostęp do danych na płycie. Dane można mapować do tabeli obrazów we/wy bez konieczności stosowania skomplikowanych instrukcji przesyłania bloków. Połączenie 12-bitowej lub 13-bitowej wysokiej rozdzielczości i precyzji z przemysłową izolacją fotoelektryczną i technologią filtrowania przeciwzakłóceniowego umożliwia efektywne oszczędzanie miejsca i kosztów w przypadku kompaktowych szaf sterowniczych w serwisie posprzedażnym.

Wymiana modelu:
Aby spełnić wymóg bezpośredniej wymiany bez modyfikowania programu i stojaka, 1746-NIO4V to bezpośrednie mapowanie danych na płycie, eliminujące uciążliwe użycie instrukcji transferu blokowego (BTW/BTR). Jeśli po prostu potrzebujesz tańszej i łatwo dostępnej części zamiennej, możesz rozważyć kompatybilny moduł firmy ProSoft Technology. Jeśli skorzystasz z okazji i zmodernizujesz cały stary system, możesz przejść na serię Siemens S7-1200, w połączeniu z wyjątkowo stabilnymi i dobrze zorganizowanymi modułami analogowymi SM1231 AI (4 kanały wejściowe) i SM1232 AO (2 kanały wyjściowe). Należy zauważyć, że w przypadku rozdzielczości 12-bitowej (0 - 4095), jeśli substytut używa rozdzielczości 16-bitowej (0 - 32767 lub 0 - 65535), program SCP musi być modyfikowany synchronicznie.
