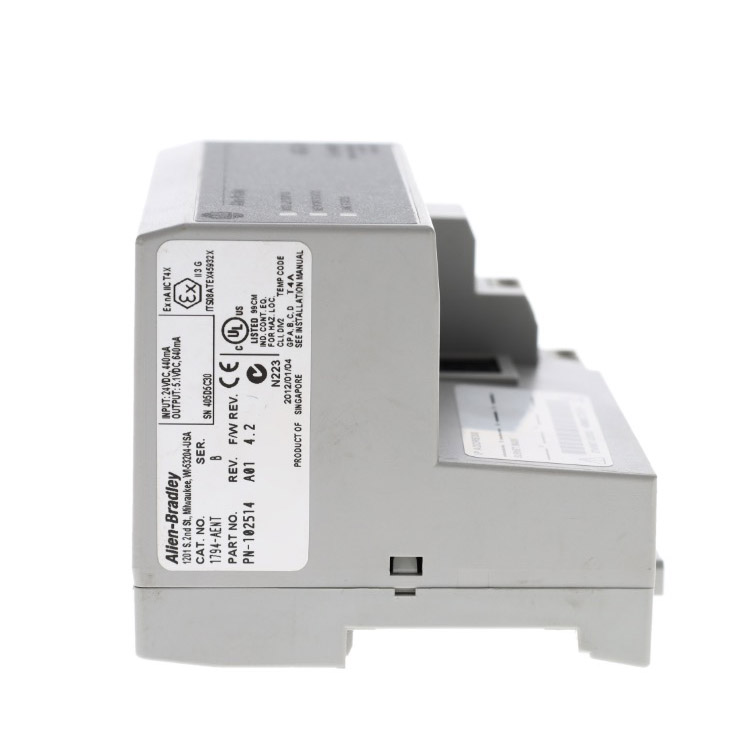

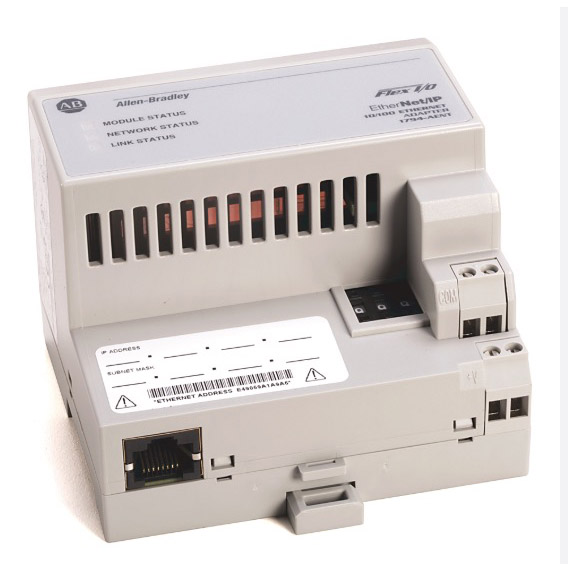

Allen Bradley 1794-AENT

Rayon Automation, jako dostawca Allen Bradley 1794-AENT, jest głównym modułem adaptera komunikacyjnego serii Flex I/O. Działając jako brama pomiędzy siecią EtherNet/IP a modułem Flex I/O, konwertuje instrukcje Ethernetu przemysłowego na podstawowe dane i steruje różnymi modułami I/O na zapleczu. Prosimy pytać o więcej informacji.

Wyślij zapytanie

Opis produktu

Allen Bradley 1794-AENT dostarczony przez Rayon Automation przeszedł standard certyfikacji CE. Jako pierwszy moduł stelaża Flex I/O odpowiada za przydzielanie adresów maksymalnie 8 modułom I/O po prawej stronie, planowanie transmisji danych oraz raportowanie stanu modułu do kontrolera. Oferujemy doskonałe usługi przedsprzedażowe i posprzedażowe. Zapraszamy do dokonania zakupu.

Podstawowa architektura sprzętowa i mechanizm szybkiej komunikacji sieciowej

Adaptacyjny interfejs Ethernetu przemysłowego
Allen Bradley 1794-AENT jest wyposażony w standardowy interfejs fizyczny RJ45, obsługujący adaptacyjne szybkości komunikacji 10/100 Mbps. W połączeniu z trybem Full-Duplex może znacznie zwiększyć przepustowość danych na płycie montażowej, wyeliminować kolizje sieciowe i uzyskać reakcję odświeżania wejść/wyjść na poziomie mikrosekund.
Jawna i niejawna obsługa przekazywania komunikatów
Natywna obsługa protokołu EtherNet/IP. Poprzez niejawne przesyłanie komunikatów, deterministyczne dane odpytywania w czasie rzeczywistym są obsługiwane podczas odbierania nieokresowych jawnych komunikatów (Explicit Messaging) wysyłanych przez główny procesor, co jest odpowiednie do konfiguracji parametrów online i dynamicznej diagnostyki.
Kompaktowa, zatrzaskowa struktura fizyczna
Zawiera wydajny układ zarządzania energią na płycie montażowej, który można zainstalować na standardowych szynach, takich jak podstawy terminali 1794-TB3 lub 1794-TB3S. Zapewnia stabilne zasilanie logiczne całego zestawu kart FLEX I/O zamontowanych po prawej stronie.

Parametry

Parametr	Specyfikacja
Numer modelu	Allen Bradley 1794-AENT
Typ modułu	Adapter komunikacyjny EtherNet/IP
Kompatybilne systemy	Kontrolery Logix5000 (ControlLogix, CompactLogix itp.)
Maksymalna liczba obsługiwanych modułów we/wy	Do 8 modułów Flex I/O
Protokół komunikacyjny	EtherNet/IP (CIP – wspólny protokół przemysłowy)
Szybkość Ethernetu	10/100 Mbps adaptacyjne
Interfejs fizyczny	RJ45 (8-pinowy) (AENTR ma 2 interfejsy RJ45)
Obsługiwane topologie	Gwiazda, Drzewo, Liniowy (wymaga przełącznika/ETAP); AENTR obsługuje pierścień na poziomie urządzenia (DLR)
Maksymalne połączenia CIP	Do 64
RPI (interwał żądania pakietu)	Najszybszy 1 ms
Pobór prądu przez płytę montażową (5 V DC)	350 mA
Pobór prądu przez płytę montażową (24 V DC)	10 mA
Wydajność wyjściowa zasilacza płyty montażowej	Maksymalnie 1,5 A (5 V DC)
Maksymalne zużycie energii	Około 4,5 W
Prąd udarowy (maksymalny)	5A (trwający 10 ms)
Wymiary (wys. x szer. x gł.)	94 mm x 94 mm x 69,5 mm (3,7 cala x 3,7 cala x 2,7 cala)
Waga	Około 0,21 kg (0,47 funta) (bez podstawy)
Kontrolki stanu	2: Stan sieci (NS) i stan modułu (MS)

Typowa architektura

1. Allen Bradley 1794-AENT nadaje się do montażu w szafach zdalnego sterowania zlokalizowanych z dala od głównej sterowni, ale blisko urządzeń obiektowych, takich jak pompownie, podstacje linii przenośników itp.
2. Może komunikować się jednocześnie z wieloma sterownikami Logix, takimi jak Consuming/Producing, umożliwiając udostępnianie danych.
3. AENT jest wyposażony w serwer WWW. Inżynierowie nie potrzebują dedykowanego oprogramowania. Wpisując adres IP modułu poprzez przeglądarkę, można wyświetlić stan modułu, statystyki sieci, konfigurację IP oraz informacje diagnostyczne połączenia.
